KVK Slim 100 AC

Boksvifte med ø100 stusser.

Ta kontakt via skjemaet under for pris

Artikkelnr.:
92140

Forespør et pristilbud for dette produktet:

  • Produktinfo
  • Teknisk data
  • Målskisse
  • Dokumentasjon
  • Økodesign
  • Produktanmeldelser (0)

Kompakt konstruksjon

Lavt lydnivå

Avtagbart lokk for service

Spenningsregulerbar

Integrert motorvern

Lavt lydnivå

Aluzink, korrosjonsklasse C4

Monteringsbraketter inkludert

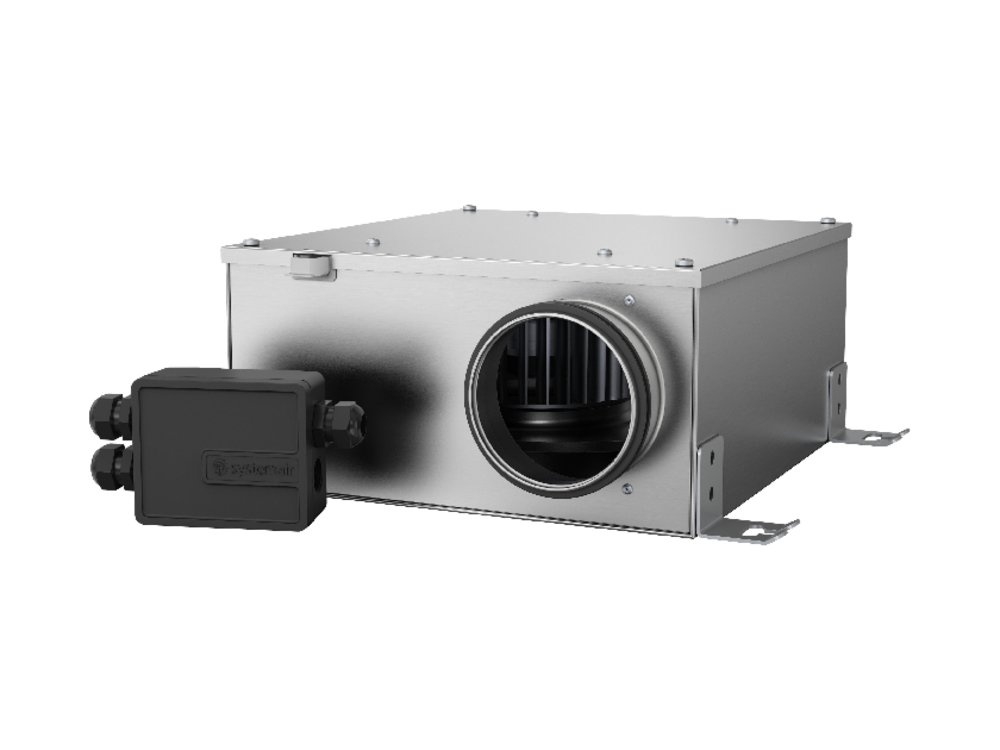

KVK Slim er en boksvifte med lav byggehøyde og sirkulære stusser for tilkobling til kanal. Viften har bakoverbøyde skovler og vedlikeholdsfri høyeffektiv ytterrotormotor. For god lyddemping, er lokket isolert med isolasjon med høy tetthet. Viftehus er fremstilt av aluzink og har korrosjonsklasse C4. Lokket kan enkelt tas av for rengjøring og service.

KVK Slim kan turtallsreguleres med trinnløs tyristor eller 5-trinns spenningsregulator. For å beskytte motoren mot overoppheting har viften innebygd termokontakt med manuell reset,(gjøres strømløs).

Viftene kan monteres i alle posisjoner, og ved bruk av FK Festeklammer (tilbehør) forenkles montering og man unngår overføring av vibrasjoner til kanal.

Nominelle data
Spenning (nominell) 230 V
Fase 1~
Effekt (P1) 78 W
Strøm 0,346 A
Turtall 2 438 omdr./min.
Luftmengde maks 280 m³/h
Kondensator 2 µF
Maks. temperatur på transportert luft maks 60 °C
Maks temp på transportert luft ved regulering 60 °C
Lyddata
Lydtrykknivå ved 3 m (20m² Sabin) 40 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse B
Data iht. til ErP
Energiklasse, standard enhet E
Energiklasse, lokal behovsstyring C
ErP klar ErP 2016; ErP 2018
Dimensjoner og vekt
Kanaldimensjon; Sirkulær, innløp 100 mm
Kanaldimensjon; Sirkulær, utløp 100 mm
Vekt 5,6 kg



Andre
Type kanaltilkobling Sirkulær
Motortype AC

Images Dimensions - KVK Slim 160 AC - Systemair

  A B C D E øF G H I J K

KVK Slim 100

400

150

392

325

278

98

348

300

69

76

300

KVK Slim 125

400

150

392

325

278

123

348

300

84

72

300

KVK Slim 160

400

185

392

325

278

158

348

300

99

90

370

KVK Slim100 EC

400

150

392

325

278

98

348

300

69

76

300

KVK Slim120 EC

400

150

392

325

278

123

348

300

84

72

300

KVK Slim160 EC

400

185

392

325

278

158

348

300

99

90

370

Økodesign

Produkt
Firmanavn Systemair
Produktnavn KVO 100 Circular duct fan
Standard aggregat
Samsvar med ErP 2016
SEC gjennomsnittlig klimasone -10 kWh/(m².a)
SEC Kald klimasone -26,4 kWh/(m².a)
SEC Varm klimasone -0,6 kWh/(m².a)
SEC Klasse E
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 223 m³/h
P maks 75 W
Lydeffektsnivå LWA 39 dB(A)
qv, ref. luftmengde 0,044 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,228 W/(m³/h)
CTRL 1
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 5 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 285,1 kWh
Årlig besparing (AHS kald klimasone) 285,1 kWh
Årlig strømforbruk (AEC varm klimasone) 285,1 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 1 715,2 kWh/a
Årlig besparing (AHS kald klimasone) 3 355,3 kWh/a
Årlig besparing (AHS varm klimasone) 775,6 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -24,6 kWh/(m².a)
SEC Kald klimasone -51,6 kWh/(m².a)
SEC Varm klimasone -9,1 kWh/(m².a)
SEC Klasse C
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 224 m³/h
P maks 75 W
Lydeffektsnivå LWA 39 dB(A)
qv, ref. luftmengde 0,0436 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,228 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 5 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 149,4 kWh
Årlig strømforbruk (AEC kald klimasone) 149,4 kWh
Årlig strømforbruk (AEC varm klimasone) 149,4 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 2 830 kWh/a
Årlig besparing (AHS kald klimasone) 5 536,2 kWh/a
Årlig besparing (AHS varm klimasone) 1 279,7 kWh/a
